产品概述

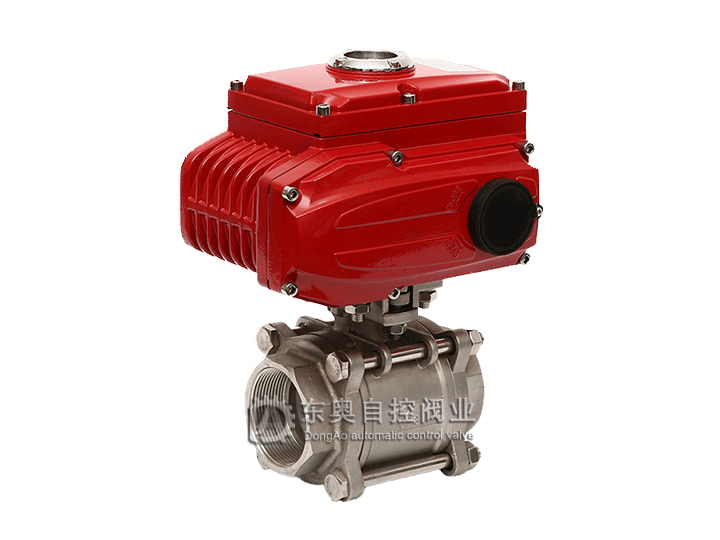

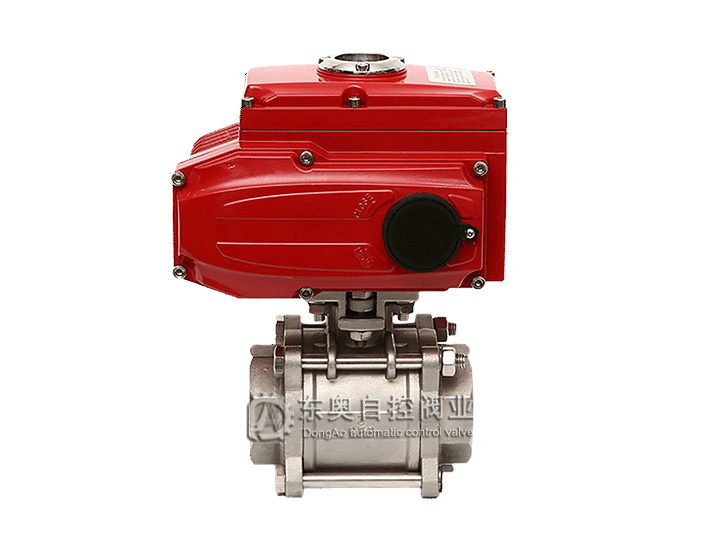

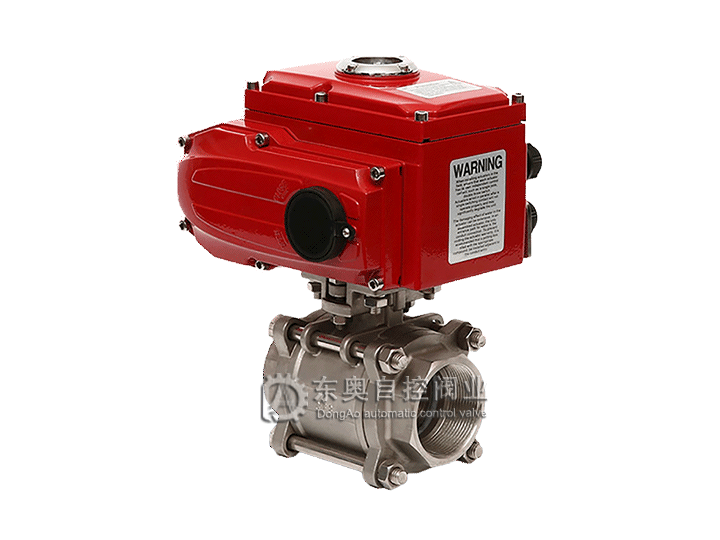

电动三片式球阀内螺纹适用于PN1.0～10.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，电动丝扣球阀用于两位切断、调节的场合。用于截断或接通管路中的介质。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号220VAC电源即可运转。电动三片式球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动三片式球阀可分为：电动丝扣球阀、电动焊接球阀。可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

技术参数

公称通径DN（mm）	10	15	20	25	32	40	50	65	80	100
公称压力（MPa）	PN1.6、2.5、4.0、6.4 MPa
阀体形式	三片是精铸阀体
连接形式	螺纹式、焊接式
阀芯形式	"O"型球形阀芯
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01% （软密封：零泄漏）
基本误差	±1%
回差	±1%
死区	≤1%（可调）
可调范围	250：1
配置执行机构	可配EI-TORK,EXI-TORK等系列角行程电动执行机构
控制方式	开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制）

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式（开关型，调节型）、控制信号（4-20mA，1-5V）、作用方式（电-开式，电-关式）。

产品用途
电动三片式球阀采用一体化结构，与ODL系列执行器机构配套，输入控制信号（4~20mA或1~5VDC）及单向电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、该阀特别是适合于介质粘稠、含颗粒、纤维性质的场合。目前该电动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
