产品名称

产品概述
可装配阀门： 直通球阀、三通球阀、蝶阀
额定电压： AC/DC95V-265V，AC/DC24V
通讯方式： RF433/868/915MHZ、FSK、LORA、RF Ocean（单控型）
通讯协议： （兼容modbus）
通讯距离：最远3Km
特色功能：高速快开 / 断电复位
可实现： 两位置模式 、三位置模式
高性能无刷电机，内置过载保护
寿命长达2万次
全塑料外壳：ABS /PC+PET
压铸铝外壳，表面钝化喷塑

产品特点
采用1.3寸OLED大屏液晶，实时显示阀门开度及其外部控制命令，约5分钟后自动进入休眠状态，并在休眠期间提示位置状态及其控制命令。
独创免开盖调阀模式：智能总线型与智能开关型调阀一样。
故障菜单实时提示（包含执行器被卡住或者其他原因导致的执行器开关不到位引起的故障）。
通过菜单可动态更改参数，包括总线ID地址，波特率，通信频率，频段，衰减增益等参数。
通过菜单可实现远程控制和现场控制自动切换，并通过按键实现阀门的开启与关闭。
可按照要求配套提供中继器（USB接口），方便用户在上位机用串口进行操作，降低用户系统的使用难度。
通过菜单可实时调整阀门的开关速度。
统可通过按键操作恢复出厂设置。

技术参数

标准产品
型号	额定扭矩	电压	时间	通讯方式	回转角度	防护等级	手动功能	位置指示	壳体材料	输出轴
02R	20Nm	AC/DC24V	10s	FSK/LORA（Modbus）	90°/180°	IP67 / F型	六角扳手 手动按钮	机械指示 OLED显示	ABS/压铸铝	内八方 外四方
		AC/DC95-265V		RF 433/868M/915M RF Ocean 单控	≤330°
高速快开型
型号	额定扭矩	电压	时间	通讯方式	回转角度	防护等级	手动功能	位置指示	壳体材料	输出轴
02RH	15Nm	DC24V	1s	FSK/LORA（Modbus）	90°/180°	IP67 / F型	六角扳手 手动按钮	机械指示 OLED显示	ABS/压铸铝	内八方 外四方
				RF 433/868M/915M RF Ocean 单控	≤330°
断电复位型
型号	额定扭矩	电压	时间	通讯方式	回转角度	防护等级	手动功能	位置指示	壳体材料	输出轴
02R-KT	15Nm	AC/DC24V	15s	FSK/LORA（Modbus）	90°/180°	IP67 / F型	六角扳手 手动按钮	机械指示 OLED显示	ABS/压铸铝	内八方 外四方
		AC/DC95-265V		RF 433/868M/915M RF Ocean 单控	≤330°

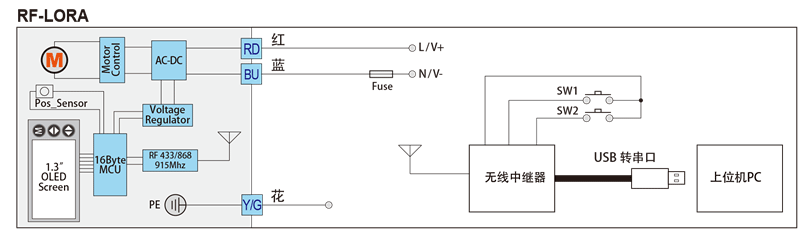

RF_LORA控制方式

接线端子示意图

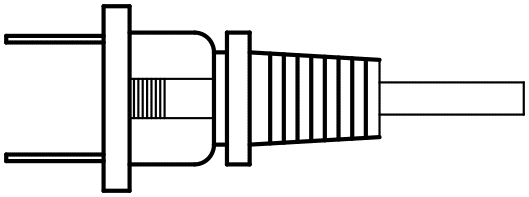

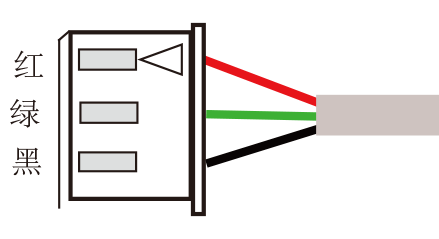

02系列美标插头线示意图 注：AC110/230V产品可使用美标插头线

控制说明：

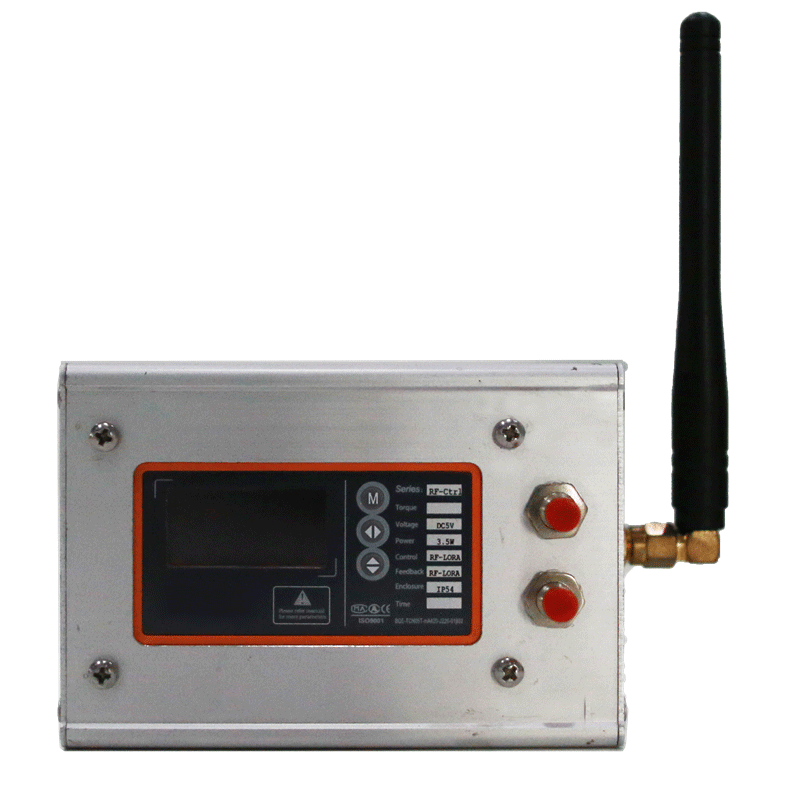

当SW1 按下，控制器将发射开阀命令代码，控制器的显示器上将显示发射的命令并显示接受到的信息。
当SW2 按下，控制器将发射关阀命令代码，控制器的显示器上将显示发射的命令并显示接受到的信息。
注1：需要在控制器上通过OLED菜单设置被控制执行器的ID号，这个比较适合控制单独的一个执行器。

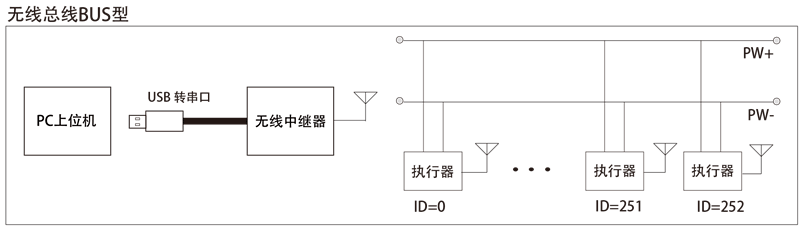

注2：如果需要控制多个执行器，可以通过PC的串口来控制，控制器内部自带USB转串口的中断，把控制器连接到PC机上后，安装完成驱动程序，你可以通过PC机上的这个串口中断来发送命令代码，命令带兼容MODBUS，具体控制请参考“Modbus”通讯协议。

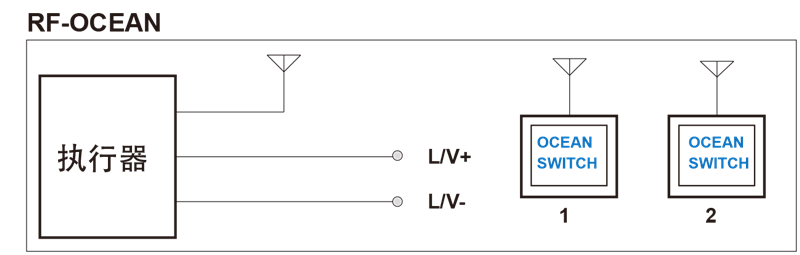

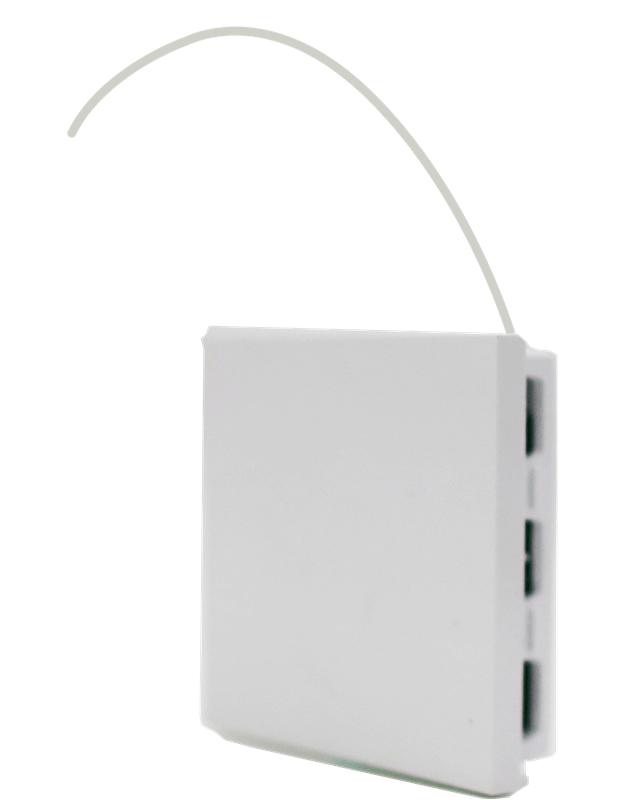

注： 可多个OCEAN开关控制一个阀门，或者一个OCEAN开关控制多个阀门

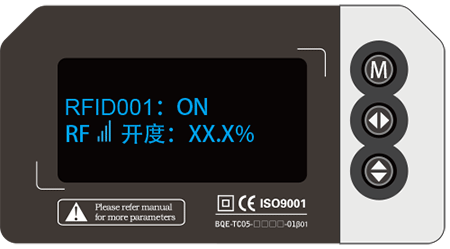

交互界面预览

M键：主要是菜单的切换功能 K2键：主要是切换闪烁项或者调整数值 K3键：主要是调整数值 1.3”OLED显示屏：黑底蓝字，128X64
