06-11B智能总线型

产品名称

SERIES TCrystal B3S TCR SERIES TCrystal B3S TCN

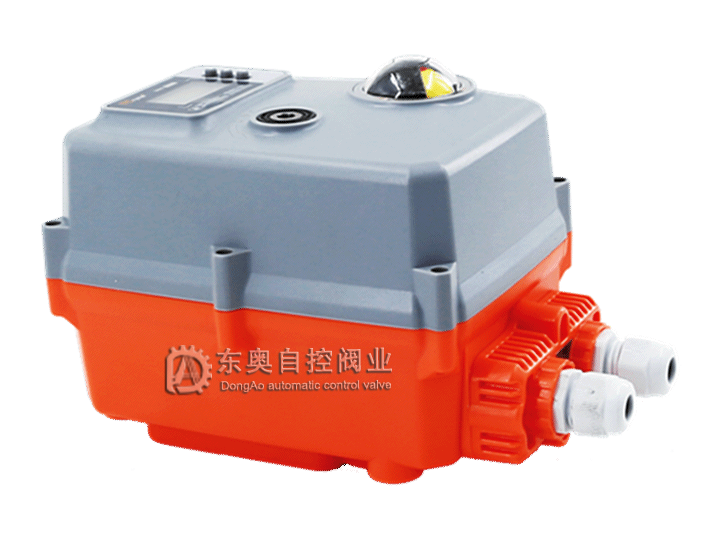

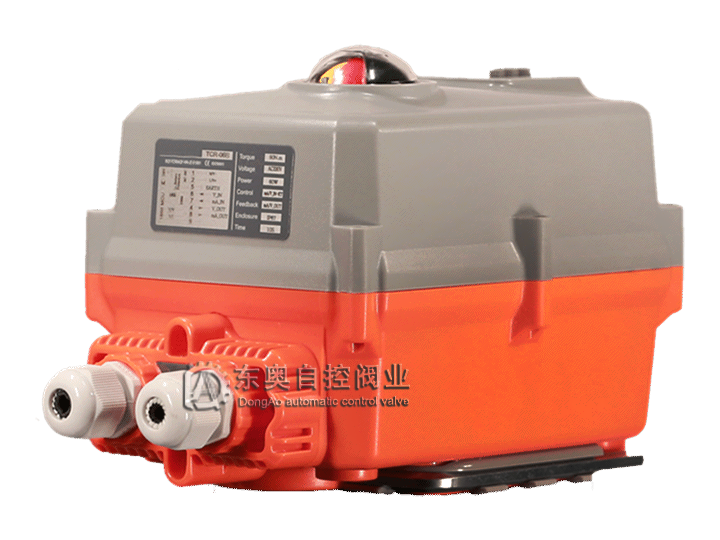

DAZK-18N-18C-18T-18B-18D-18R DongAo-18N-18C-18T-18B-18D-18R电动阀门执行器/电动pvc球阀/电动丝口球阀

产品概述
可装配阀门：直通球阀、三通球阀、蝶阀
额定电压： AC/DC95V-265V，AC/DC24V
控制反馈方式： RS485（modbus）、Profibus, [CANBus 2.0B、Mbus可定制]
特色功能：高速快开 / 断电复位 / 总线调节阀
可实现多位置模式
高性能无刷电机，内置过载保护
寿命长达2万次

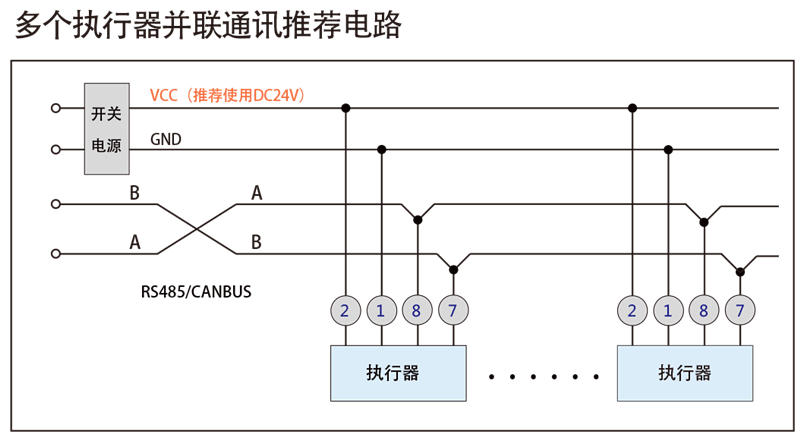

可将两台或多台执行器并联使用
RS485/Profibus并联32/64/256台， CANBus110台

产品特点
采用1.3寸OLED大屏液晶，实时显示波特率，ID地址，阀门开度及其外部控制命令。
独创免开盖调阀模式：智能总线型与智能开关型调阀一样。
通过菜单可随时通过按键修改总线ID地址，波特率，无需上位机软件辅助，所见即所得，使用方便。
通过菜单可实现远程控制和现场控制自动切换，并通过按键实现阀门的开启与关闭。
RS485总线支持非隔离和隔离型，满足更复杂要求高的现场使用。
RS485总线支持可达115200波特率。
PROFIBUS总线支持可达500K波特率。
通过菜单可实时调整阀门的开关速度。
系统可通过按键操作恢复出厂设置。

技术参数

标准产品
型号	额定扭矩	电压	时间	通讯方式	回转角度	防护等级	手动功能	位置指示	壳体材料	输出轴
06/11B	60/110Nm	AC/DC24V	10s	RS485/CANbus 2.0B	90°/180°	IP67 / F型	六角扳手手动按钮	机械指示 OLED显示	ABS+压铸铝	内八方
		AC/DC95-265V		兼容Modbus协议 Mbus	≤330°
高速快开型
型号	额定扭矩	电压	时间	通讯方式	回转角度	防护等级	手动功能	位置指示	壳体材料	输出轴
06/11BH	60/110Nm	DC24V	3-5S	RS485/CANbus 2.0B	90°/180°	IP67 / F型	六角扳手手动按钮	机械指示 OLED显示	ABS+压铸铝	内八方
				兼容Modbus协议Mbus	≤330°
断电复位型
型号	额定扭矩	电压	时间	通讯方式	回转角度	防护等级	手动功能	位置指示	壳体材料	输出轴
06/11B-KT	60/110Nm	AC/DC24V	15s	RS485/CANbus 2.0B	90°/180°	IP67 / F型	六角扳手手动按钮	机械指示 OLED显示	ABS+压铸铝	内八方
		AC/DC95-265V		兼容Modbus协议Mbus	≤330°

控制方式说明

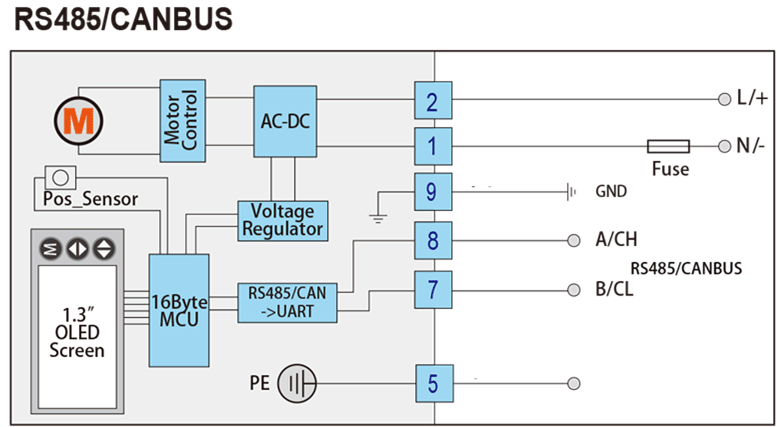

接线图

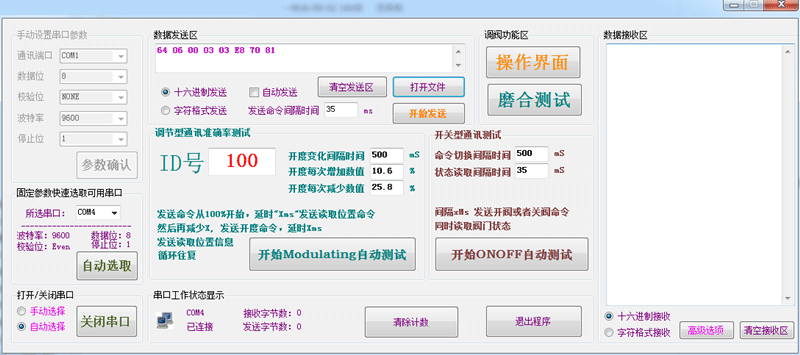

485调试界面

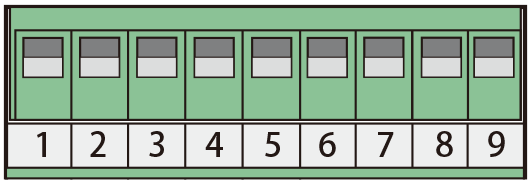

接线端子示意图

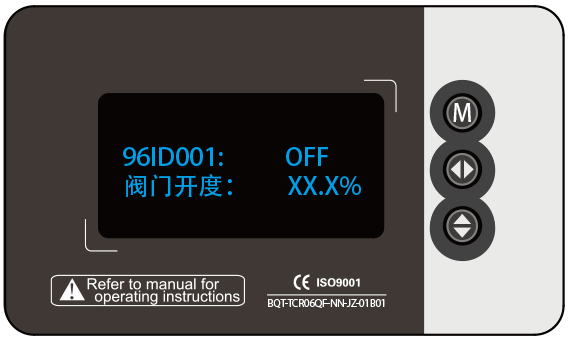

交互界面预览

M键：主要是菜单的切换功能
K2键：主要是切换闪烁项或者调整数值
K3键：主要是调整数值
1.3”OLED显示屏：黑底蓝字，128X64
