产品概述
可装配阀门： 直通球阀、三通球阀、蝶阀
额定电压：DC24V，AC24V/110V/230V/AC380V
控制反馈方式： B3S
高性能无刷电机，内置过热/过载保护
产品寿命高达1万次
AC系列不可将两台或多台执行器并联使用
压铸铝外壳，表面钝化喷塑

技术参数

型号

额定扭矩

电压

控制方式

反馈方式

时间

用户调速

回转角度

防护等级

手动功能

位置指示

壳体材料

输出轴

10N

100Nm

DC24V

B3/BD3

S型     P型     R型

10s

PWM

90°

IP67 / F型

六角扳手

机械指示

压铸铝

内八方 外四方

AC24V

30s

无

AC110V

AC230V

AC380V

PB3

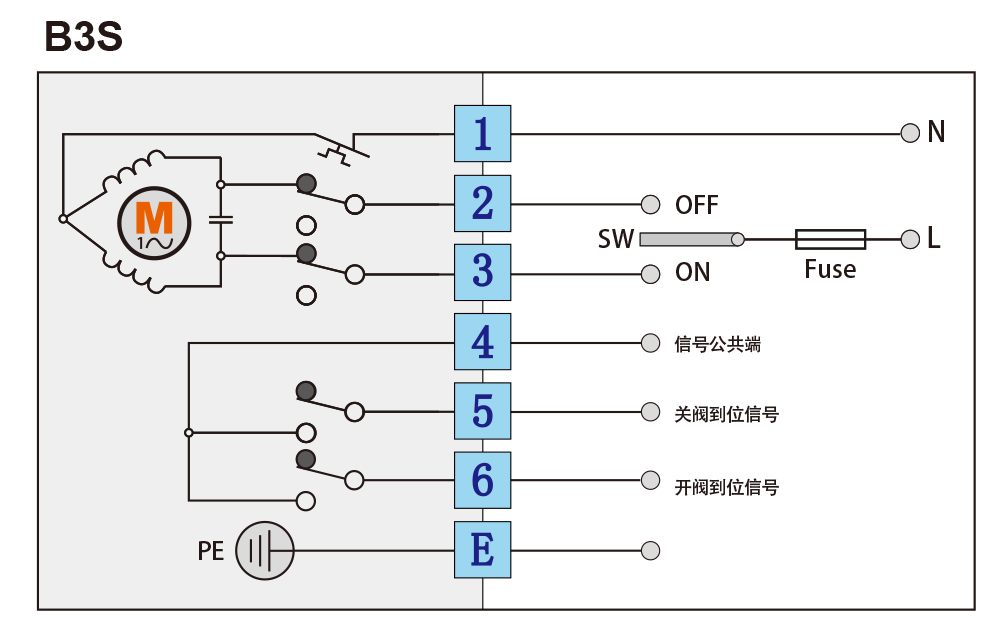

接线图

制说明
SW切换至 2 ，电动执行器将顺时针旋转，到位后4与5接通，给出关阀到位信号。
SW切换至3，电动执行器将逆时针旋转，到位后4与6 接通，给出开阀到位信号。
注1：执行器运行中4与 5、6都处于断开状态。
注2：反馈信号略早于执行器实际到位时刻，故检测到反馈信号后不能立即切断执行器的供电。

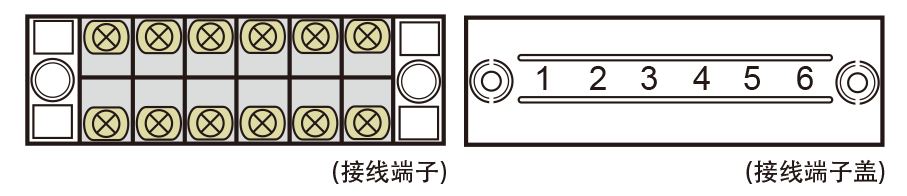

接线端子说明图
