产品概述
可装配阀门： 直通球阀、三通球阀、蝶阀
额定电压： DC24V，AC110V，AC230V
控制反馈方式： RS485（modbus）、Profibus， [CANBus 2.0B、Mbus可定制]
特色功能： 总线调节
高性能无刷电机，内置过载保护
寿命长达1万次
可将两台或多台执行器并联使用
RS485/Profibus并联32/64/256台， CANBus110台

产品特点
采用1.3寸OLED大屏液晶，实时显示波特率，ID地址，阀门开度及其外部控制命令。
独创免开盖调阀模式：智能总线型与智能开关型调阀一样。
通过菜单可随时通过按键修改总线ID地址，波特率，无需上位机软件辅助，所见即所得，使用方便。
通过菜单可实现远程控制和现场控制自动切换，并通过按键实现阀门的开启与关闭。
RS485总线支持非隔离和隔离型，满足更复杂要求高的现场使用。
RS485总线支持可达115200波特率。
PROFIBUS总线支持可达500K波特率。
通过菜单可实时调整阀门的开关速度。
系统可通过按键操作恢复出厂设置。

技术参数

型号	额定扭矩	电压	时间	通讯方式	回转角度	防护等级	手动功能	位置指示	壳体材料	输出轴
20/40B	200/400Nm	DC24V	15s	RS485 Modbus协议 CANbus2.0B Mbus	90°	IP67 / F型	六角扳手 手动按钮	机械指示 OLED显示	压铸铝	内八方 外四方
		AC110V	30s		≤110°
		AC230V

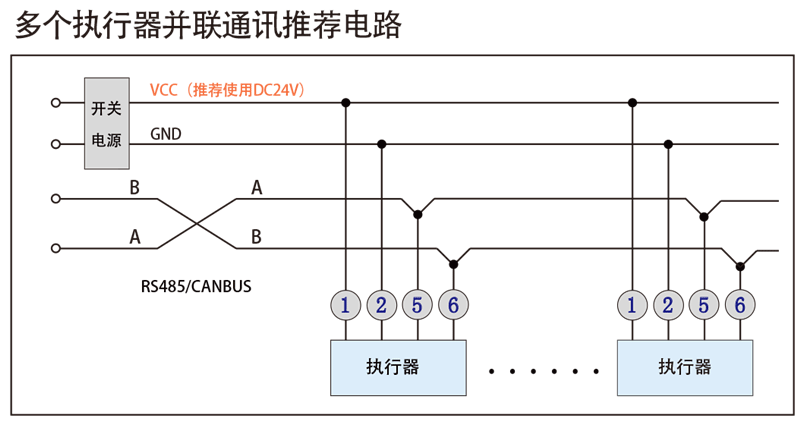

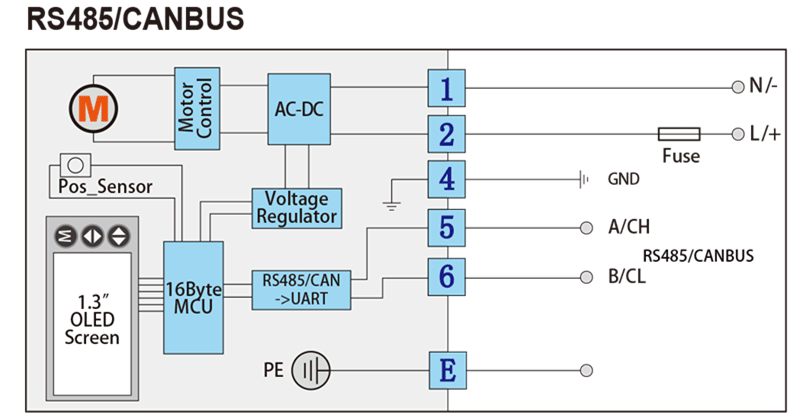

接线图

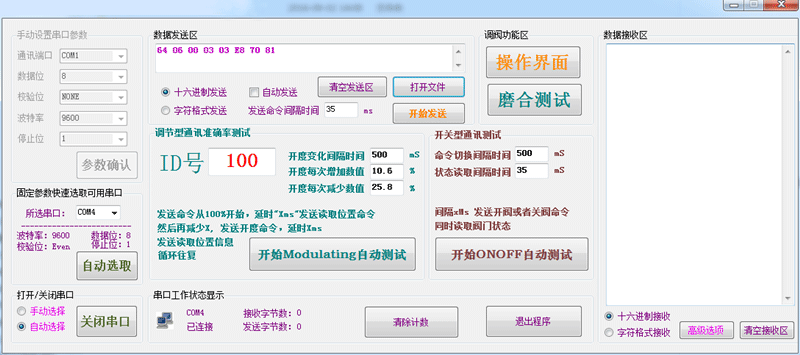

485调试界面

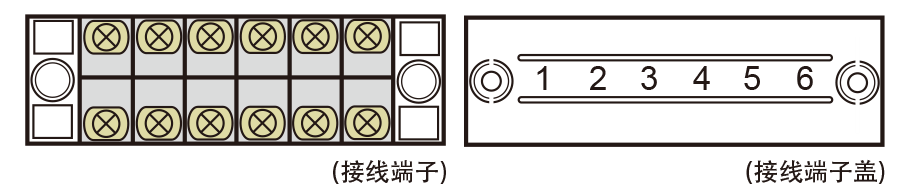

接线端子示意图

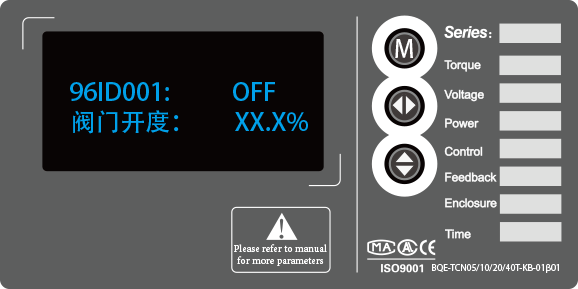

交互界面预览

M键：主要是菜单的切换功能 K2键：主要是切换闪烁项或者调整数值 K3键：主要是调整数值 1.3”OLED显示屏：黑底蓝字，128X64
