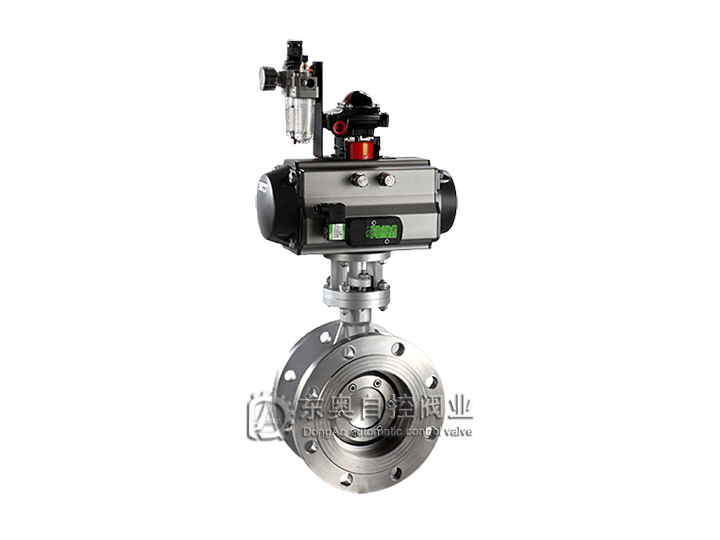

单作用气动三偏心硬密封法兰蝶阀
产品概述
本公司的单作用气动三偏心硬密封法兰蝶阀是由采用引进型 与三偏心密封蝶阀阀体组成。气动调节蝶阀具有结构简单紧凑，加工方便，易制成大口径，气动调节蝶阀具有自清洗作用，阻力系数小，流通能力大。外加配阀门定位器，输入控制信号（4-20mADC）及0.4-0.7MPa的气源即可控制运转。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），高温高压工况可选用三偏心硬密封阀体。气动调节蝶阀是自动化控制系统中调节流量和截断流体的装置。因此气动调节蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
产品特点
（1）简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元。
（2）气动调节蝶阀采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度（0-90°任意角度），具有较好的调节控制流量等参数。
（3）气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
技术参数
| 公称通径DN（mm） |
50～1200 |
| 公称压力 |
PN0.6、1.6、2.5MPa |
| 连接形式 |
法兰式、对夹式 |
| 阀板形式 |
垂直板式 |
| 流量特性 |
近似快开型 |
| 动作范围 |
0～90° |
| 泄露量 |
按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
| 基本误差 |
带定位器：小于全行程的±2% |
| 回差 |
带定位器：小于全行程的2% |
| 可调范围 |
50:1 |
| 配置执行机构 |
PI-TORK、BTS系列单双作用 |
| 控制方式 |
开关两位控制、4-20mA模拟量控制 |
执行器参数
| 执行器型号 |
PI-TORK、BTS系列单双作用 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
单作用执行机构：气关式（B）--失气时阀位开（FO）；气开式（K）--失气时阀位关（FC）
双作用执行机构：气关式（B）--失气时阀位保持（FL）；气开式（K）-- 失气时阀位保持（FL） |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型系列 ，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列G型 拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装替换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
设计标准
| 设计标准 |
GB/T2238-1989 |
| 法兰连接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 结构长度 |
GB/T12221-1989 |
| 压力试验 |
GB/T13927-2000；JB/T9092-1999 |
零件材料
| 零件名称 |
材料名称 |
| 阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
| 蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
| 密封圈 |
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
| 阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 |
聚四氟乙烯、柔性石墨 |
性能规范
| 公称通径DN（mm） |
DN50～1200 |
| 公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
| 低压气密试验 |
0.5～0.7 |
| 适用介质 |
水、油、蒸气、硝酸类（温度≤200℃）、醋酸类（温度≤200℃） |
