气动对夹三偏心硬密封对夹蝶阀
产品概述

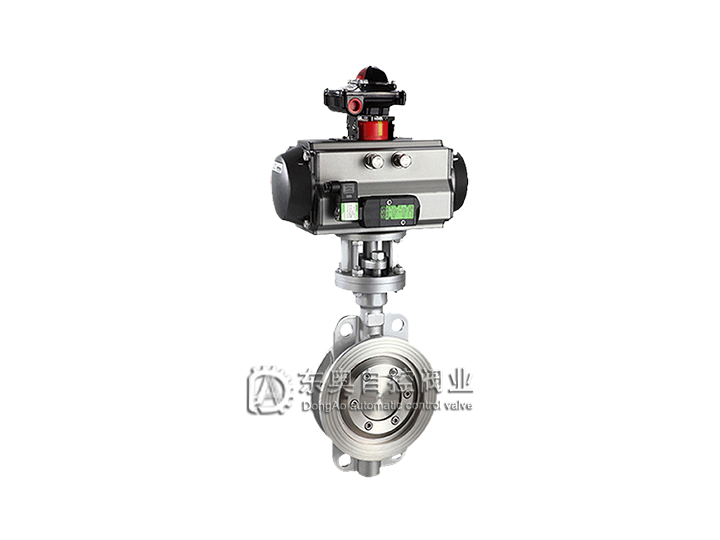

该产品是采用三偏心金属硬密封与高引进型气动活塞式执行器组成。气动切断蝶阀适用于两位开关、切断的场合,也称为气动开关蝶阀。气动切断蝶阀外配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动开关蝶阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90℃,可以实现全开——全闭的动作。该阀门按其密封性能分为金属密封与软密封。气动切断蝶阀具有结构紧凑,体积精小,运行可靠,密封性好,维修容易,安装方便,适应性强等优点。气动切断蝶阀、气动开关蝶阀广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。
产品特点
(1)气动开关蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;
(2)气动切断蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
(3)气动开关蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
(4)气动切断蝶阀蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
(5)气动开关蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
(6)气动切断蝶阀具有耐高温、耐低温、耐腐蚀性强等特征。
技术参数
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
公称压力 |
PN1.0、1.6MPa |
连接形式 |
对夹式 |
密封材质 |
FPM、EPDM、NBR |
适用温度 |
0~+60℃ |
阀体材质 |
UPVC、CPVC、PPH、PVDF |
阀芯材质 |
UPVC、CPVC、PPH、PVDF |
适用介质 |
PVC兼容的食品工业化学溶剂 |
配用执行机构 |
PI-TORK系列单双作用 |
控制方式 |
开关两位控制、4~20mA模拟量信号控制 |
执行器参数
执行器型号 |
PI-TORK 系列单双作用 |
供气压力 |
0.4~0.7MPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构、双作用执行机构 |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型系列 ,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列G型 拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装替换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
零件材料
零件名称 |
材料名称 |
阀体 |
UPVC、CPVC、PPH、PVDF、 |
蝶板 |
UPVC、CPVC、PPH、PVDF、 |
阀座 |
EPDM、FPM |
阀杆 |
2Cr13、45# |
"O"型圈 |
EPDM、FPM |
性能规范
公称通径DN(mm) |
DN50~1200 |
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
低压气密试验 |
0.5~0.7 |
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
适用温度 |
碳钢:-29℃~600℃ 不锈钢:-40℃~600℃ |
