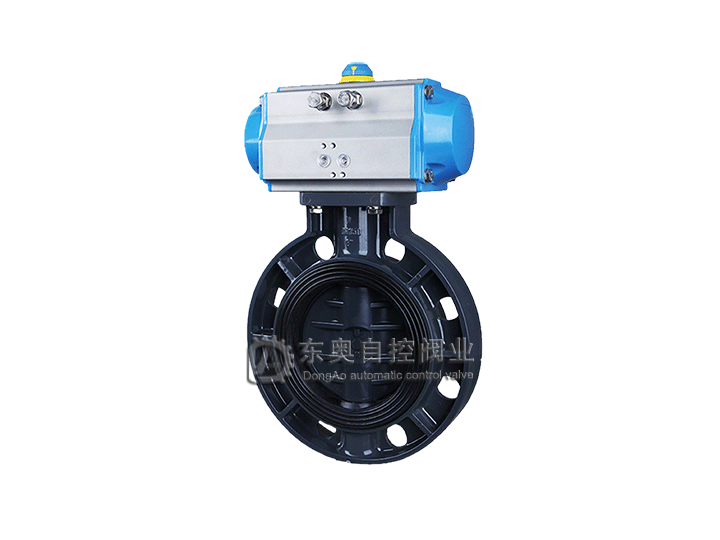

产品概述
该产品具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90度往复回转，驱动力矩小等特点。气动塑料蝶阀主要用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。气动塑料蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过气动塑料蝶阀所产生的压力降很小，故具有较好的流量控制特性。气动塑料蝶阀、upvc气动蝶阀耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。气动塑料蝶阀其要特点如下：
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）耐腐蚀性强，应用范围广。
（4）材质卫生无毒。
（5）耐磨损、容易拆卸，维护简单易行。

技术参数

公称通径	50	65	80	100	125	150	200	250	300
公称压力	PN1.0、1.6MPa
连接形式	对夹式
密封材质	FPM、EPDM、NBR
适用温度	0～+60℃
阀体材质	UPVC、CPVC、PPH、PVDF
阀芯材质	UPVC、CPVC、PPH、PVDF
适用介质	PVC兼容的食品工业化学溶剂
配用执行机构	PI-TORK系列单双作用
控制方式	开关两位控制、4～20mA模拟量信号控制

采用新型系列 ，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列G型 拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装替换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

零件材料

零件名称	材料名称
阀体	UPVC、CPVC、PPH、PVDF、
蝶板	UPVC、CPVC、PPH、PVDF、
阀座	EPDM、FPM
阀杆	2Cr13、45#
"O"型圈	EPDM、FPM
